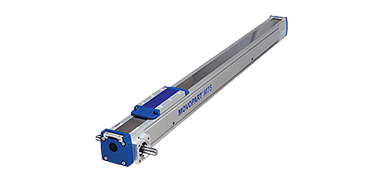

MG/TG直线模组>>特性
模块化安装地脚
安装在T型槽内的限位开关支架
自动调节不锈钢防尘带
多种鞍座规格可选
单/双螺母支撑
需要用到负载保持制动器
能承受高弯矩载荷
已获专利的内部自调节菱形滑轨
可在所有方向安装
简便的T型槽安装
冲洗保护
长行程
高速
| 规格/轴的尺寸 | M50/TP05 | M55/TG55B | M75/TG75K |
| 截面尺寸（宽x高）: mm | 50 x 50 | 58 x 50 | 86 x 75 |
| 皮带型号 | GT 5MR-19 | 22-STD SM5-HP | STD5-40 |
| 最大行程长度: mm | 5000 | 7000 | 12000 |
| 最大直线速度: m/s | 5 | 5 | 5 |
| 最大加速度: m/s2 | 40 | 40 | 40 |
| 重复精度: ± mm | 0.2 | 0.2 | 0.2 |
| 最大输入速度: rpm | 2300 | 2850 | 2300 |
| 工作温度: °C | -20 to 70 | -20 to 70 | -20 to 70 |
| 最大动态负载(Fx): N < 2.5 m/s > 2.5 m/s | 400 200 | 400 200 | 900 450 |
| 最大动态负载 (Fy): N complete unit | 400 | 400 | 1485 |
| 最大动态负载(Fz): N 整个单元 | 400 | 400 | 1485 |
| 最大动态力矩(Mx): Nm 整个单元 | 5 | 9 | 49 |
| 最大动态力矩(My): Nm 整个单元 | 21 | 2 | 85 |
| 最大动态力矩(Mz): Nm 整个单元 | 21 | 2 | 85 |
| 最大驱动轴力(Frd): N | 350 | 200 | 600 |
| 最大驱动轴力矩(Mta): Nm | 10 | 7 | 30 |
| 皮带轮直径: mm | 41.38 | 33.42 | 41.38 |
| 轴每旋转一周行程: mm | 130 | 105 | 130 |
| 重量: kg 零行程单元重量 每100 mm行程的重量 每个滑架重量 | 0.71 0.96 0.33 | 4.1 0.41 1.10 | 6.30 0.67 1.50 |
